23 julio 2020Herrajes estructurales para madera

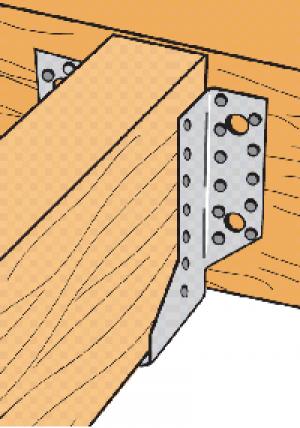

Estribos con alas exteriores SAE – SAEL

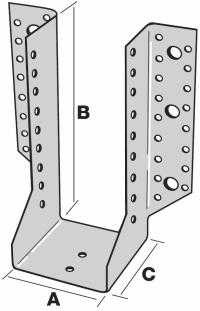

El estribo de alas exteriores se ha impuesto en la construcción desde hace algunos años. Su utilización cubre numerosas puestas en obra. Las ensambladuras son fiables, sin elaboración de cajeados y ensambladuras en las piezas de madera, y contribuyen a la fiabilidad de la obra.
APLICACIONES: viguetas, correas, vigas y montantes de revestimientos, cabíos, refuerzo de ensambladuras existentes…
Tipo de elemento secundario: madera maciza, madera compuesta, madera laminada.
Tipo de elemento principal: madera maciza, madera compuesta, madera laminada, acero, hormigón.
MATERIAL: acero galvanizado S250GD + Z275 según NF EN 10326. Espesor 2,0 mm.
SECCIÓN DE MADERA:
– El ancho de la madera puede ser inferior a la del estribo en 2 mm como máximo.
– La altura mínima de madera corresponde a la altura del estribo (cota B).
Estribos de alas exteriores SAE – SAEL en Stock para nuestras secciones de madera.
140×240 SAEL500/140/2 (WA12104*)
140×200 SAEL440/140/2 (WA12104*)
140×140 SAEL380/140/2 (WA12104*)
120×140 SAEL440/120/2 (WA12104*)
100X200 SAE380/100/2 (WA12104*)
100X140 SAE380/100/2 (WA12104*)
80X160 SAEL300/80/2 (WA12104*)
80X120 SAE250/80/2 (WA10078*)
60X160 SAE 300/60/2 (WA12104*)
60X120 SAE 250/60/2 (WA10078*)

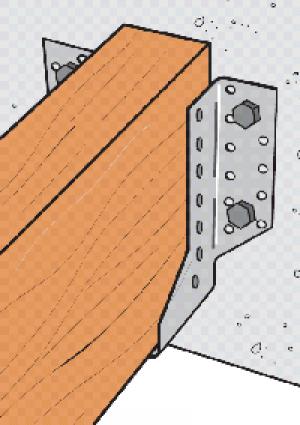

*si va a fijar las vigas sobre hormigón,
utilice nuestro anclaje mecánico, o taco químico.
VIGAS Y CUARTONES CEPILLADOS:
(medida antes del cepillado)
205×155 SAEL 440/146/2
155X155 SAEL380/140/2
205X105 SAE380/92/2
155X105 SAEL340/92/2
155X76 SAE250/70/2
105X76 SAE250/70/2
155X52 SAE250/70/2

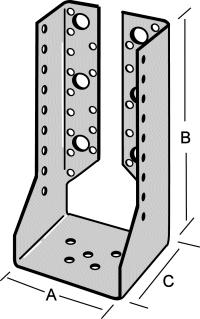

Estribos con alas interiores SAI – SAIL

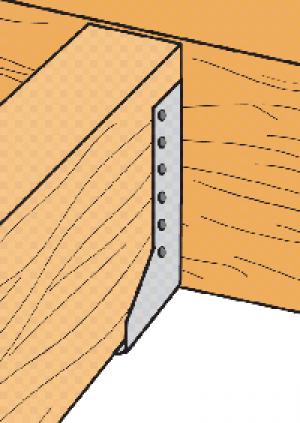

El estribo de alas interiores es una variante del estribo con alas exteriores que permite proporcionar una mayor discreción en la ensambladura. Su utilización permite responder a casos particulares como las ensambladuras junto a las testas y aristas.
APLICACIONES: viguetas, correas, vigas y montantes de revestimientos, pilares…
Tipo de elemento secundario: madera maciza, madera compuesta, madera laminada.
Tipo de elemento principal: madera maciza, madera compuesta, madera laminada.
MATERIAL: acero galvanizado S250GD + Z275 según NF EN 10326. Espesor 2,0 mm.
SECCIÓN DE MADERA:
– El ancho de la madera puede ser inferior a la del estribo en 2 mm como máximo.
– La altura mínima de madera corresponde a la altura del estribo (cota B).
Estribos de alas interiores SAI – SAIL en Stock para nuestras secciones de madera.
140×200 SAIL440/140/2
140×140 SAI380/140/2
120×140 SAI440/120/2
100X200 SAI380/100/2
100X140 SAI380/100/2
80X160 SAI300/80/2
80X120 SAI250/80/2
60X160 SAIL 300/60/2
60X120 SAI 250/60/2
VIGAS Y CUARTONES CEPILLADOS:
(medida antes del cepillado)
205×155 SAIL 440/146/2
155X155 SAIL380/140/2
205X105 SAIL380/92/2
155X105 SAIL340/92/2
155X76 SAI250/70/2
105X76 SAI250/70/2
155X52 SAI250/70/2

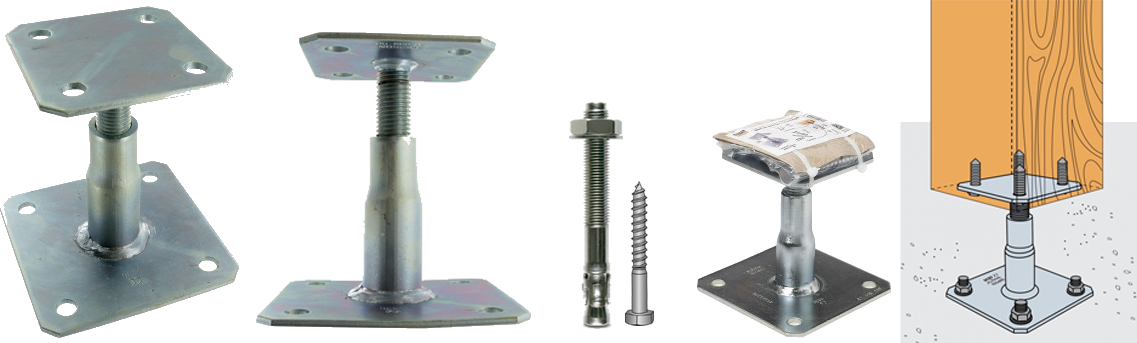

Pié de Pilar KIT FIX APB. Regulable pre-insatalación
Estos pies de pilares son regulables en altura.
Simples y rápidos de instalar, no necesitan mecanizado y pueden ser ajustados en la propia obra.
APLICACIONES: pilares de tejadillo, de pérgola y de porche, varandillas…
Tipo de elemento principal : madera maciza, madera laminada, hormigón…
Tipo de elemento secundario : madera maciza, madera laminada, madera compuesta…
MATERIAL:
Acero S235 JR según NF EN 10025.
Acabado electrocincado.
Espesor : 4 mm.
VENTAJAS:
No requiere ningún tipo de mecanizado.
Regulable en obra.
INSTALACIÓN:
Los pies se instalan siempre en el mismo sentido:
· Pletina 130 x 130 sobre el suelo
· Pletina 100 x 100 fijada sobre el pilar

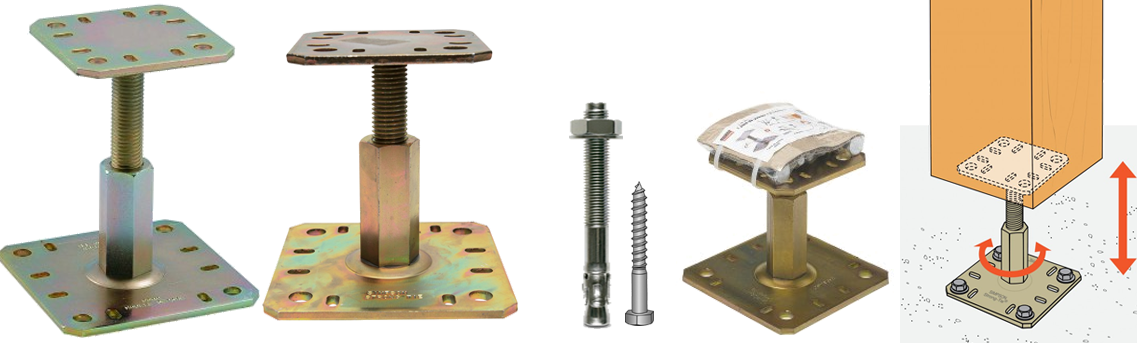

Pié de Pilar KIT FIX PPRC. Regulable tras la instalación final
Estos pies de pilares son regulables en altura.
Simples y rápidos de instalar, no necesitan mecanizado y pueden ser ajustados en la propia obra.
APLICACIONES: pilares de tejadillo, de pérgola y de porche, varandas….
Tipo de elemento principal : madera maciza, madera laminada, hormigón…
Tipo de elemento secundario : madera maciza, madera laminada, madera compuesta…
MATERIAL:
Acero S235 JR según NF EN 10025.
BC : Bicromatado según NF EN ISO 2081.
Espesor : 5 mm.
VENTAJAS:
Suministrado con los accesorios de fijación
Los pies de pilar PPRC pueden regularse tras su montaje.
No requiere ningún tipo de mecanizado.
INSTALACIÓN:
Los pies se instalan siempre en el mismo sentido:
· Pletina 130 x 130 sobre el suelo
· Pletina 100 x 100 fijada sobre el pilar
El modelo PPRC puede ser regulado con una llave de 30 una vez fijadas las 2 pletinas.

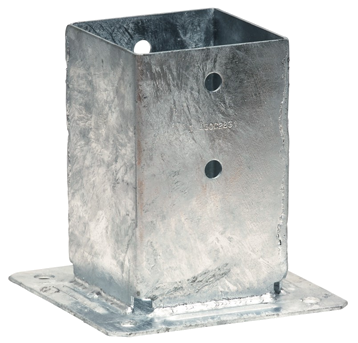

Pié de Pilar cuadrado PPJTB gama jardín
Utilizados en la realización de pequeñas obras tal como los cercados de jardín. Muy fáciles de desmontar, están particularmente adaptados para estructuras temporales.
MATERIAL:
Acero DD11 según NF EN 10111.
Acabado galvanizado en caliente según NF EN ISO 1461.
Espesor cuerpo : 2 hasta 3 mm según los modelos.
Espesor pletina : 2,5 hasta 3 mm según los modelos.
VENTAJAS:
Pletina reforzada de 2,5 mm de espesor, lo que garantiza una resistencia máxima a la deformación.
Pletina con aristas matadas, para aumentar la seguridad.
APLICACIONES:
Fijación de vallas.
Fijación de estructuras ligeras para el jardín.
Fijación de estructuras provisionales.
SOPORTE:
Elemento principal : madera maciza, madera laminada, madera compuesta, hormigón, tierra…
Elemento secundario : madera maciza, madera laminada, madera compuesta…
INSTALACIÓN:
Fijaciones
Pilar :
Pernos,
Tirafondos LAG Ø10 mm.
Pletina :
Anclaje mecánico : pasador WA M10-78/5; tirafondos LAG 10-80,
Anclaje químico : resina AT-HP + varilla roscada LMAS M10-120/25.
Advertencia
La gama de productos para jardín no debe utilizarse para aplicaciones estructurales en las que existan fuerzas importantes (debidas al viento, …).
Además, las estructuras deben diseñarse e instalarse correctamente, con el fin de garantizar que puedan soportar la aplicación de cargas laterales generadas por el viento (con contrafuertes, …).

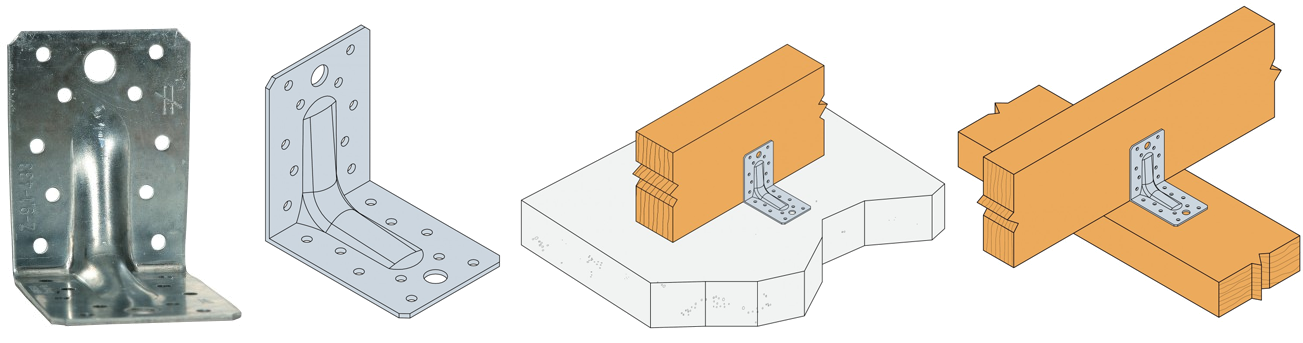

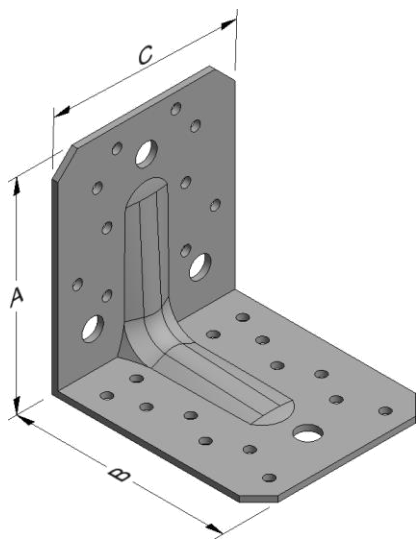

Escuadra Reforzada E2/2,5/7090
A: 90 mm
B: 90 mm
C: 65 mm

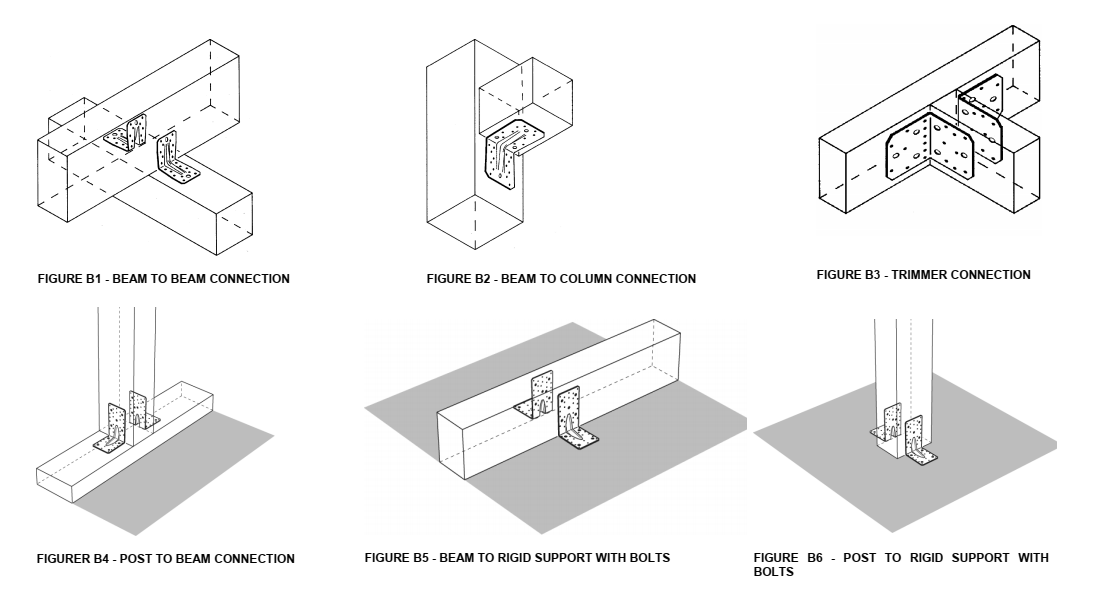

Las escuadras reforzadas están diseñadas para aplicaciones en estructuras y viviendas con armazón de madera.
MATERIAL:
Acero galvanizado S250GD + Z275 según NF EN 10346.
Espesor : 3 mm.
VENTAJAS:
Capacidad de carga en todas direcciones.
Capacidades optimizadas para clavado total y parcial
Para realizar aplicaciones madera-madera o madera-hormigón.
APLICACIONES:
Fijación de cerchas.
Largueros y montantes de revestimientos.
Anclajes de cabrios, ménsulas, brochales, …
SOPORTE:
Elemento principal : madera maciza, madera laminada, hormigón, acero, …
Elemento secundario : madera maciza, madera compuesta, madera laminada, armaduras triangulares, materiales perfilados, …
Escuadra para uniones EA666/2
A: 60 mm
B: 60 mm
C: 60 mm
Las escuadras para uniones permiten conectar pequeños armazones de estructuras de carpintería interiores y exteriores.
MATERIAL:
Acero galvanizado S250GD + Z275 según NF EN 10346.
Espesor : 1,5 hasta 2,5 mm según los modelos.
VENTAJAS:
Amplia gama para una gran variedad de usos.
Puede utilizarse en madera y hormigón.
APLICACIONES:
Acondicionamiento de interiores.
Muebles.
Pequeños armazones, uniones multiuso…
SOPORTE:
Elemento principal : madera maciza, madera compuesta, madera laminada, armaduras triangulares, materiales perfilados, …
Elemento secundario : madera, hormigón, acero, …
Placas perforadas NP
Placas perforadas NP en Stock.
60x200x2 NP20/60/200
80x200x2 NP20/80/200
120x240x2 NP20/120/240
140x240x2 NP20/140/240
Las placas perforadas se pueden utilizar en varias aplicaciones, en particular para la unión de piezas de madera o elementos situados en el mismo plano.
MATERIAL
Acero galvanizado S250GD + Z275 según NF EN 10346.
Espesor : 1,5 hasta 2 mm según los modelos.
VENTAJAS
Gran polivalencia de aplicación,
Puede ser plegado en obra.
APLICACIONES
Uniones pilar-viga.
Empalmes.
Reparaciones.
Uniones que requieran realizar un determinado plegado en obra, …
SOPORTE
Elemento principal : madera maciza, madera laminada, madera compuesta, …
Elemento secundario : madera maciza, madera laminada, madera compuesta, armaduras triangulares o materiales perfilados.
Solicite precios mediante nuestro formulario de contacto, o en los teléfonos 916331787 ó 916331880 (12 líneas).
Herrajes estructurales metálicos SIMPSON STRONG-TIE para madera. Conectores, estribos, piés de pilar, escuadras, placas perforadas. Herrajes para vigas.
Los herrajes estructurales aportan facilidad de montaje en las instalaciones, permitiendo hacer uniones sencillas sin mecanizados complejos. Además, al no disminuir la sección de trabajo de la madera, aumentamos la resistencia de la estructuras -en muchos casos al doble.
Utilizar herrajes estructurales el único método de montaje que nos permite calcular la resistencia de cada unión.
Estribos, escuadras y placas perforadas se pueden instalar con tornillos o con puntas (clavos). Siempre es recomendable utilizar los específicos de Simpson Strong-tie porque, además de ser con los que se han hecho los cálculos de resistencia y su cabeza Torx para mayor comodidad y seguridad en el apriete, ajustan perfectamente en las perforaciones del herraje y gracias a su cabeza redondeada de botón, aportan valor estético.
