Herrajes estructurales para madera y vigas de madera
Estribos con alas exteriores
El estribo de alas exteriores se ha impuesto en la construcción desde hace algunos años. Su utilización
cubre numerosas puestas en obra. Las ensambladuras son fiables, sin elaboración de cajeados y ensambladuras en las piezas de madera, y contribuyen a la fiabilidad de la obra.
APLICACIONES: viguetas, correas, vigas y montantes de revestimientos, cabíos, refuerzo de ensambladuras existentes…
.
Tipo de elemento secundario: madera maciza, madera compuesta, madera laminada.
Tipo de elemento principal: madera maciza, madera compuesta, madera laminada, acero, hormigón.
MATERIAL: acero galvanizado S250GD + Z275 según NF EN 10326. Espesor 2,0 mm.
SECCIÓN DE MADERA:
- El ancho de la madera puede ser inferior a la del estribo en 2 mm como máximo.
- La altura mínima de madera corresponde a la altura del estribo (cota B).
.
.

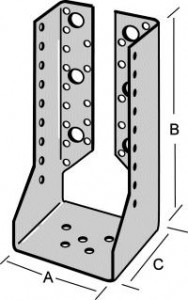

Estribos con alas interiores
El estribo de alas interiores es una variante del estribo con alas exteriores que permite proporcionar una mayor discreción en la ensambladura.
Su utilización permite responder a casos particulares como las ensambladuras junto a las testas y aristas.
APLICACIONES: viguetas, correas, vigas y montantes de revestimientos, pilares…
.
Tipo de elemento secundario: madera maciza, madera compuesta, madera laminada.
Tipo de elemento principal: madera maciza, madera compuesta, madera laminada.
MATERIAL: acero galvanizado S250GD + Z275 según NF EN 10326. Espesor 2,0 mm.
SECCIÓN DE MADERA:
- El ancho de la madera puede ser inferior a la del estribo en 2 mm como máximo.
- La altura mínima de madera corresponde a la altura del estribo (cota B).
.
.

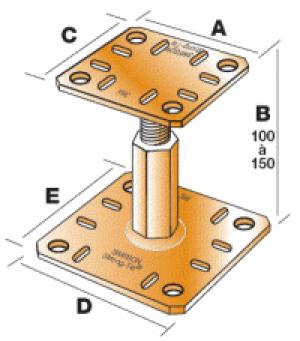

Piés de pilares
Estos pies de pilares son regulables en altura.
Simples y rápidos de instalar, no necesitan mecanizado y pueden ser regulados en la obra.
APLICACIONES: pilares de tejadillo, de pérgola, de porche, varandas…
.
.
Tipo de elemento principal : madera maciza, madera laminada, hormigón…
Tipo de elemento secundario : madera maciza, madera laminada, madera compuesta…
MATERIALES: acero S235JR según NF EN 10025.
· PPRB = electrozincado
· PPRC = bicromatado
INSTALACIÓN: Los pies se instalan siempre en el mismo sentido :
· Pletina 130 x 130 sobre el suelo
· Pletina 100 x 100 fijada sobre el pilar
El modelo PPRC puede ser regulado con una llave de 30 una vez fijadas las 2 pletinas.
